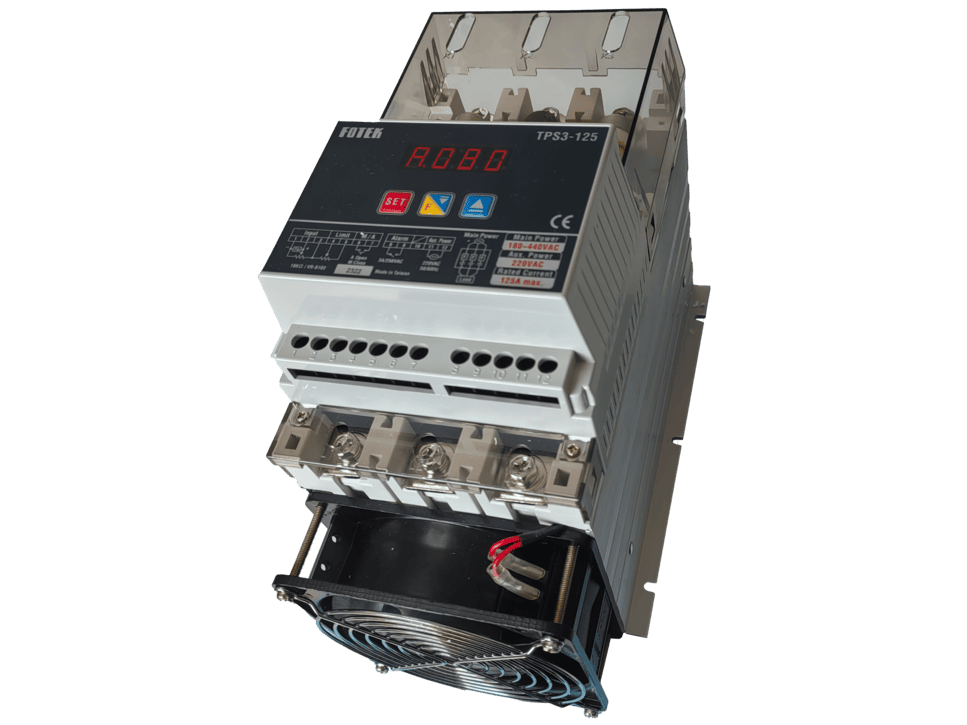

Serie TPS
Guía modelo
1Serie
  • TSP1: Single phase by two wires (160 y 200)
  • TPS2: Dual phase by three wires (100, 125, 160, 200)
  • TPS3: Three phase by three wires (40, 60, 80, 100, 125, 160, 200)
2Rated current
  • 160A (TPS1-160)
  • 200A (TPS1-200)
3Protection fuse
  • 160A–200A (Semi-conduct fuse inside)
4Cooling fan
  • 80×80 12VDC
5Main power supply
  • 180~440VAC 50/60Hz
6Aux. power supply
  • 220VAC ±20% 50/60Hz
Serie TPS
Hoja técnica en PDF
Modelos
  • TPS1-160
  • TPS1-200
  • TPS2-100
  • TPS2-125
  • TPS2-160
  • TPS2-200
  • TPS3-40
  • TPS3-60
  • TPS3-80
  • TPS3-100
  • TPS3-125
  • TPS3-160
  • TPS3-200
Especificaciones generales
Fuerza de aislamientoSobre 100MΩ / 500VDC
Resistencia de picoSobre 4KV
Temperatura operacional﹣20°C ~ ﹢80°C；35 ~ 85%RH
Resistencia al ruido+-2KV/µs
Método de entrada4~20mA / 0~20mA / 1~5V / 2~10V / 0~5V / 0~10V ó VR-10KΩ seleccionable
Limite bajo de salida0~100% (L.000 ~ L.100) configurable
Control de salidaAutomática o manual seleccionable
Fuerza dieléctricaSobre 2.5KV
Método de controlControl cruzado cero o control de ángulo de fase seleccionable
Resolución de entrada0.39%
Limite alto de salida0~199% (H.000 ~ H.199) configurable
Comienzo suave0~199s (t.00 ~ t.199) configurable
Corriente de fuga25mA max
Material de la carcasaIntensive PC+ABS（UL-94V0)
